運輸包（bāo）裝用拉伸纏繞膜又（yòu）名拉伸膜，是一類新興的工業用包裝膜製品。拉伸纏繞膜是在常溫下，利用機械拉伸裝置或手工將薄膜強行拉伸所產（chǎn）生的變形應力，將貨物裹緊便（biàn）於（yú）運輸，貯藏（cáng）的一種包裝方式，是國際上非常滸的一種包裝形式。采用進口樹脂和先（xiān）進的流衍薄膜擠出生產工藝。具有拉伸性能好，耐撕裂，抗穿透性（xìng）強，透明度高（gāo），自粘性佳以及回縮率高（gāo），包裝緊密，不（bú）會鬆散等特（tè）點。可廣泛用於（yú）化工原料、化肥、食品、機電產品、輕紡製（zhì）品等單件或托盤包裝和其他捆紮包裝。
依（yī）據中華人民共和國包裝行（háng）業標準《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》介紹關於拉伸纏繞膜物理（lǐ）性（xìng）能的測試（shì）方法。

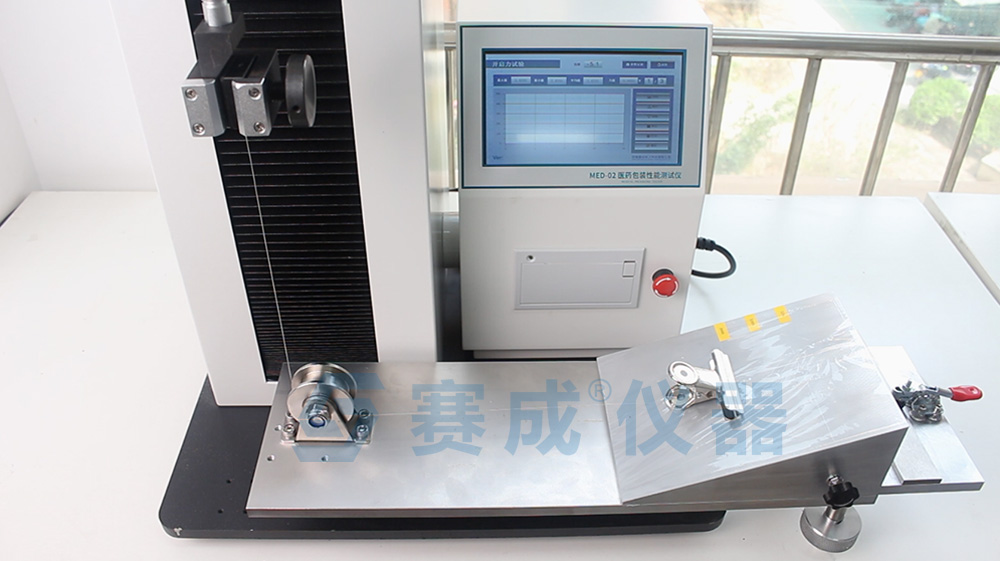

黏（nián）性是指纏繞膜在（zài）拉伸或未拉伸狀態下，兩層膜之間的（de）黏著性。
依據《BB/T 0024-2018 運輸包裝（zhuāng）用拉伸纏繞膜（mó）》附錄（lù）A中的試驗裝置。試驗樣品解卷1m後開始取樣，試樣分別以500mm×125mm（縱×橫）、180mm×25mm（縱（zòng）×橫）兩種（zhǒng）為一組（zǔ）。將試樣依據標準中（zhōng）規定的方式裝夾成功後，以（yǐ）125mm/min±12.5mm/min的（de）速度拉動夾具，直至（zhì）兩試樣（yàng）分離，記錄分離過程中的最大力值（zhí），讀數精確（què）至0.1N。
按GB/T 1040.3規定采（cǎi）用（yòng）Ⅱ型試樣，寬度為15 mm。試驗樣品應在解卷1 m後開始（shǐ）裁取，沿樣品長度或寬（kuān）度方向大（dà）約等間隔均勻裁取。不得汙（wū）染與損壞試樣，不準徒手接觸試樣表（biǎo）麵，不準在試樣上做（zuò）標識，每一試樣的內外兩麵（miàn）均用一般書寫紙進行分隔保護。並（bìng）在分隔紙上（shàng）標識試樣的內（nèi）外麵及縱橫（héng）向。試驗時，電子拉力試驗機夾（jiá）具距離50 mm，標距50 mm，試驗速度250 mm/min士25 mm/min。縱、橫向各一組，每組試樣不少於5個（gè），取算術（shù）平均值，精確到0.1 N。
依據《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》附錄B。在每個試樣縱（zòng）向上測量5個點（diǎn）的厚度，並取其（qí）算術平均值，厚度準確至0.001 mm；將拉伸試驗機鉗口距離調整為125 mm，使5個試樣分別置於試驗機的兩夾具中（zhōng），試樣縱軸與上下（xià）夾（jiá）具的中心線相重合;試（shì）驗速度為125 mm/min士12.5 mm/ min。將試樣拉伸至預定的伸長率(50%、100%、150%、200%四種)等待60 s士2 s。試驗（yàn）機按原速度放（fàng）鬆試樣至原始位置，等（děng）待180 s士2 s。試驗（yàn）機（jī）重新拉伸試樣至預定伸長率位置。
依（yī）據《BB/T 0024-2018 運輸包（bāo）裝用拉伸纏繞（rào）膜》附錄C。將試樣固定在標準規定的實驗裝置夾具中。啟動儀器將刺針以250mm/min±12.5mm/min的速（sù）度進行（háng）實驗，實驗將在穿刺針完全穿過薄膜時停止。若薄膜在其他位置破裂時，則改（gǎi）試樣作廢。記錄試樣的破裂力（N）和破裂時的延伸量（mm）。
推薦設備：XLW係列電子拉力試驗（yàn）機
按照（zhào）GB/T 6672的規定進（jìn）行。沿（yán）長度方向裁取100mm的整幅試樣，放置30min後測20個點（diǎn），讀數精確至0.001mm，取算術平均值（zhí）。
推薦設備（bèi）：CHY-CA 薄膜測厚儀
以上就（jiù）是關於運（yùn）輸（shū）包（bāo）裝用拉伸纏繞膜相關測試項目（mù）的介紹。
魯公網安備 37011202001579號（hào）
